産品描述

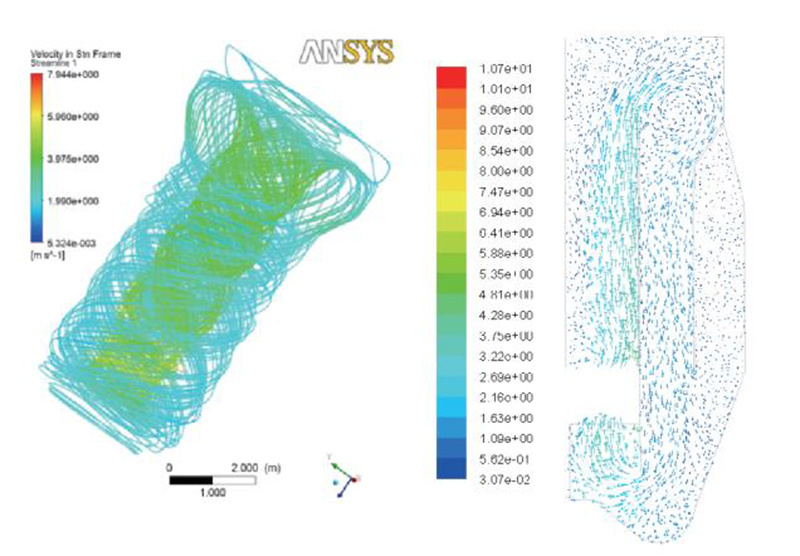

　　GGT/DW系列反應釜攪拌裝置面向石油化工、鋼鐵冶煉等領域，滿足高端功能結晶産品技(jì )術需求，産品符合國家節能環保産業政策。針對DTB結晶器攪拌器水力、流場、剪切-循環特性進行有效模拟計算，開發适用于大顆粒高端結晶用新型軸流翼型槳葉，産品的設計研究成果及工程應用的重大業績，實現我國結晶器攪拌裝置制造零的突破。相關結構獲得“反應釜底攪拌系統ZL2008 10018473.9”、“一種空心式輪毂ZL .201310013668.5”、“一種攪拌器ZL .201310260133.8”、“攪拌軸用複合軸承限偏裝置Zl .201410825968.4”等6項發明專利、6項實用新型。由公司主編化工行業标準《HG/T 5105-2016攪拌傳動裝置輪毂》于2017年4月頒布實施。産品成果獲安徽省新産品、安徽省專利獎、合肥市科技(jì )進步二等獎。

性能範圍

　　槳葉直徑：520~3600mm

　　轉速範圍：5~300rpm .

　　功率範圍：7.5~630kW

　　最大排量：45000m³/h

結構特征

　　GGT/DW型反應釜攪拌器解決了大型攪拌器尺寸大、設備重、成本高難題。在兼顧非排空拆裝機械密封結構同時，加大對釜底顆粒介質高效沖洗，确保介質充分循環反應和裝備的使用壽命。

　　1、采用強制循環軸流翼型結構槳葉和空心輪毂，配合導流筒在釜内形成強制循環流場，平衡轉子軸向力，增加轉子排量，是綠色環保的節能攪拌創新方式；

　　2、傳動裝置采用大跨距懸臂支撐結構大幅降低工作轉子的懸臂比，并通過反應釜底的設備法蘭安裝固定于釜的底部；

　　3、動力輸出端采用雙列圓柱滾子軸承使徑向承載能力大大提高，可充分限制機械密封處的軸跳動及攪拌裝置的徑向擺動；

　　4、獨創性複合式機械密封及API Plan54+32系統克服了苛刻環境下重載大直徑軸密封壽命短、易磨損的缺陷；

　　5、翼形仿真與創新設計顯著降低裝置單位産品的能量消耗指标，同等能耗下排量比傳統軸流葉型高出30%左右。

應用領域

　　産品面向石化、鋼鐵冶煉等行業，以實現工業結晶過程高效化與集約化為手段，對過程反應中的重污染廢液，硫、氨廢氣有效吸收。普遍應用于混合、結晶等化學反應過程，尤其在生物大分子藥物高效化和潔淨大顆粒硫铵連續結晶系統應用廣泛。
