螺紋松動的研究已經開展了近70年，發現了引起螺紋松動的最主要的載荷形式，總結了部分影響規律，也探明了螺紋聯接松動時的接觸狀态變化規律。但至今沒有一個簡單、準确的模型可用于預測螺栓在指定載荷條件下的松動規律。
中石化、中石油等國有大型企業石油開采、輸送、煉化産線長，壓力容器法蘭、管道法蘭的螺栓連接數衆多，帶壓法蘭連接占比不低于40%。例如壓力容器法蘭、輸送管道連接法蘭、風力發電塔法蘭連接、機械設備連接與固定、車輛結構件連接等，都需要采用預應力螺栓固定，工程中應用廣泛。然而因材料蠕變、振動沖擊、螺紋失效、溫度變化等影響，使螺栓預緊力降低甚至松動，緻設備運行故障、壓力氣體或液體洩漏，造成巨大的經濟損失和安全責任事故。因此，及時高效的檢測并預警在役預應力螺栓松動問題是安全生産中的重要需求。

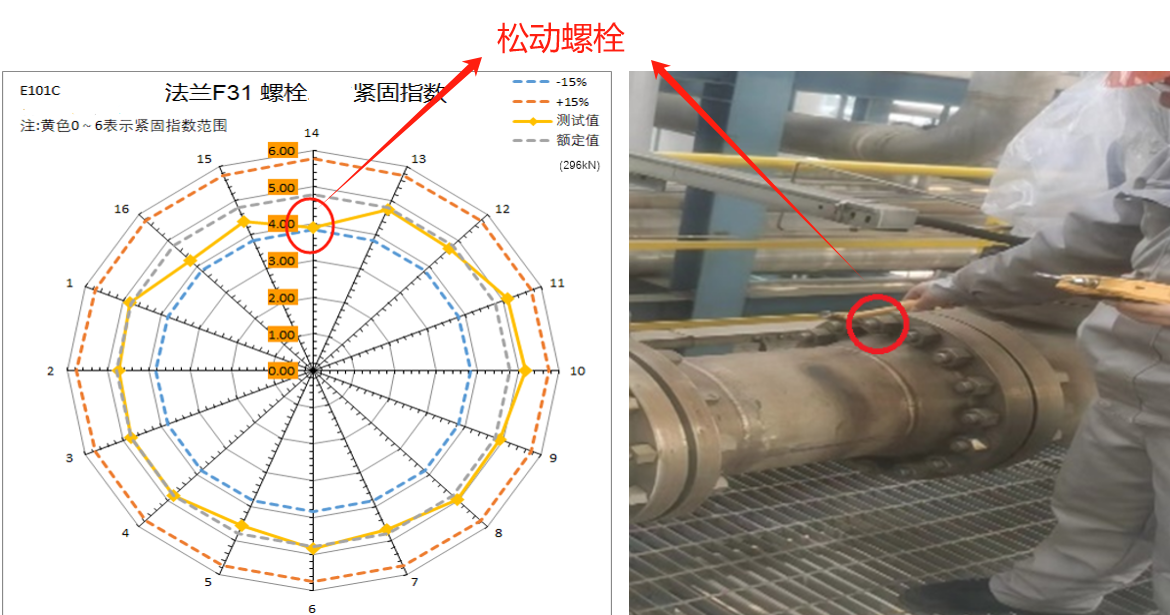

在役螺栓松動測量儀，基于非線性預應力模型的結構動力學分析與智能測量系統，解決在役螺栓松不松的安全狀态監測問題。通過智能傳感技(jì )術和人工智能深度學習算法，測量在役螺栓結構非線性動力學特征，自動評判螺栓松緊狀态，及時準确提出預警信息。
性能範圍
1、規格參數
➢ 傳感器耦合方式：支持 DC/AC/IEPE 3 種模式
➢ 聲級範圍： 30～120dBA
➢ 采樣頻率： 最高 250 ksps
➢ 模拟增益： 1～1000 倍可調
➢ 模拟濾波： 20kHz 8 階 Butterworth LPass
➢ 主機處理性能： 雙核，主頻 240 MHz
➢ ESD 保護等級： ESD Rating Class 3 (>16 kV)
➢ 最大分析譜線數：8192 線
➢ 分析帶寬： 3Hz～20kHz
➢ 緩存容量： 2MB
➢ 外部存儲容量： 64GB
➢ 顯示屏： 2.4 寸，TFT LCD，彩色，240×320
➢ 電池容量： 3000mAh @ 3.7V，待機實際 > 5～8 小時
➢ 充電接口： 5V，TypeC USB
➢ 平均功耗： 120mA @ 3.7V
➢ 工作溫度： -40℃ ～ +85℃
➢ 主機重量： < 1.5kg
➢工作濕度：10% ~ 90%RH(非凝露)
➢尺寸：178 x91 x 45mm
2、基本功能
通道觸發采集/存儲
自功率譜/傳遞函數平均計算
譜特征參數提取
螺栓松動識别
機械故障診斷
3、産品特點
基于ESP32 (ECO V3)系統級封裝(SiP)設計，具備體積緊湊、性能強勁及功耗低特點。
硬件平台集成WiFi/藍牙/GNSS接口擴展，可在現場完成測試數據無線傳輸、設備信息采集等功能。
便攜和手持式結構設計，連續敲擊，自動測量，實時輸出測量結果。可在現場快速完成數據采集、分析和故障診斷功能。
設備數據庫、螺栓數據庫、檢修狀态數據庫、巡檢人員登錄許可、巡檢日程數據庫、螺栓松動記錄數據庫。
應用領域
石油、化工、風電、機械設備的螺栓松動檢測
石油、化工、風電、機械設備的機械故障檢測
