産品描述
DCC/FCC催化循環油漿泵為單級或兩級，卧式，雙層殼體，中心支撐結構的重載化工流程泵。該産品的創新特點是采用全襯裏的結構形式，襯裏選用耐磨性能較好的高硬度合金材料，起到承磨的作用，外殼體選用塑性較好的材料，起承壓作用。

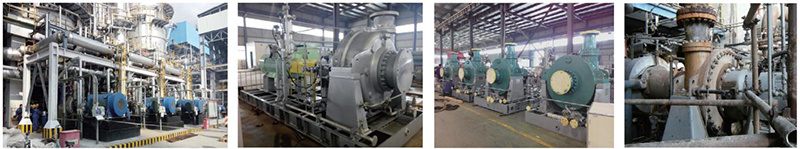

2018年華升泵閥為延長石油集團榆能化研制的DCC裝置循環油漿泵是國内首台兩級催化循環油漿泵。
該産品主要适用于催化裂化(FCC)、催化裂解(DCC)流程中高溫并含有催化劑固體顆粒介質的輸送。也可用于化工流程中含有固體顆粒介質輸送的場合。
性能範圍
流量：~2000m3/h
揚程：~260m
轉速：1450/2950rpm
最大允許工作壓力：5.0MPa
溫度範圍：~450℃

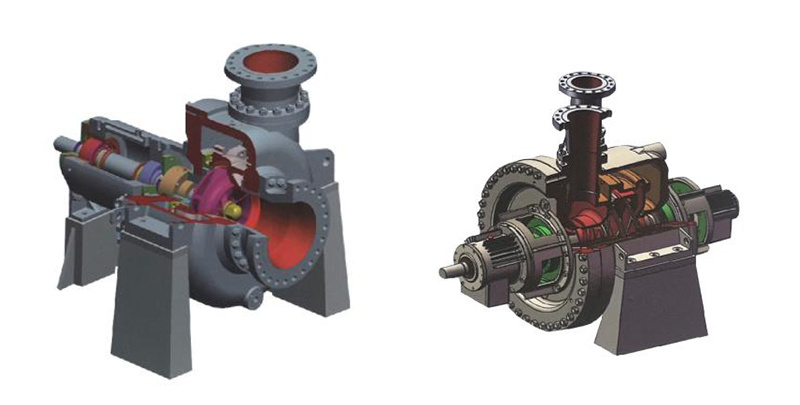

結構特征
1、雙層殼體結構，外殼體為承壓部件，按API610規範設計、強度高、剛性好，保證20年以上使用壽命；内殼體為耐磨、耐腐蝕材料制造，方便更換。
2、外殼體中心線支撐、重工位設計。
3、單級懸臂OH2型泵轉子後拉出式結構，維修方便。
4、過流部件優化設計、閉式葉輪、并可配裝誘導輪，高效區寬、低NPSHr。
5、單級懸臂OH2型結構采用背葉片平衡軸向力，兩級支撐BB2型結構采用背葉片葉輪+兩級葉輪背靠背布置的方式，殘餘軸向力由所配推力軸承承擔。
6、軸承架和密封箱體由冷卻水腔，保證高溫運行時安全可靠。
7、軸承箱安裝單列徑向球軸承和背對背雙列推力球軸承。稀油”飛濺方式潤滑，可在各種氣候條件下運行。
8、配裝繞性金屬膜片式聯軸器，安全可靠。
9、配集裝式金屬波紋管機械密封及輔助裝置，方便安全。
應用領域
典型應用場合：DCC循環油漿泵、FCC循環油漿泵、MTO急冷水泵/水洗水泵等。
